一、项目介绍
1、项目概述
金地格林小城定位于“享有现代城市文明和精神自由的、开放的、生态（赋予自然生机的）恬静的”的欧洲水岸小城，东临南湖6000亩碧波，北对武汉理工大2000亩新校区，集城市文明、生态景观、人文生活于一体，是城市中少有的高品质生态休闲社区。
项目占地面积49.79万平方米，总建筑面积约70万平方米。容积率1.5，绿化率47.2%，包括多层、花园洋房、联排别墅和小高层等多种物业类型以及商业步行街、并规划处地专为幼儿园、小学等教育之用，金融、医疗、幼教设施齐备，规模大配套全。
2、工程名称：骏达暖通金地格林小城全房地暖+中央空调+新风工程案例
3、工程地址：武汉市武昌区雄楚大街268号
4、房型：三室两厅两卫
5、建筑面积：140㎡。
6、设计理念：尊重客户要求，科学合理完善。
二、采暖设计依据及相关参数
1、依据客户的需求及房屋结构
2、《民用建筑供暖通风与空气调节设计规范》（GB 50736-2012）
3、《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2017）
4、《辐射供暖供冷技术规程》（JGJ 142-2012）
三、设计参数
1、冬季室外温度：-4℃；供暖进水温度：60℃；
2、冬季室内温度：18±2℃；供暖回水温度：45℃；
3、地表蓄热温度：26℃～28℃；蓄热层厚度：50mm；排管平均管间距：150mm～200mm；
4、地暖盘管规格DN16（外径为16mm，内径为12mm）；高密度挤塑板（厚为20mm，密度为40kg/cm3）
四、热负荷计算及相关说明
住宅楼的采暖室内设计温度为18±2℃，根据《低温热水地板辐射供暖应用技术规程》（JGJ 142-2004）中要求的供暖热负荷计算，宜将室内温低2℃计算

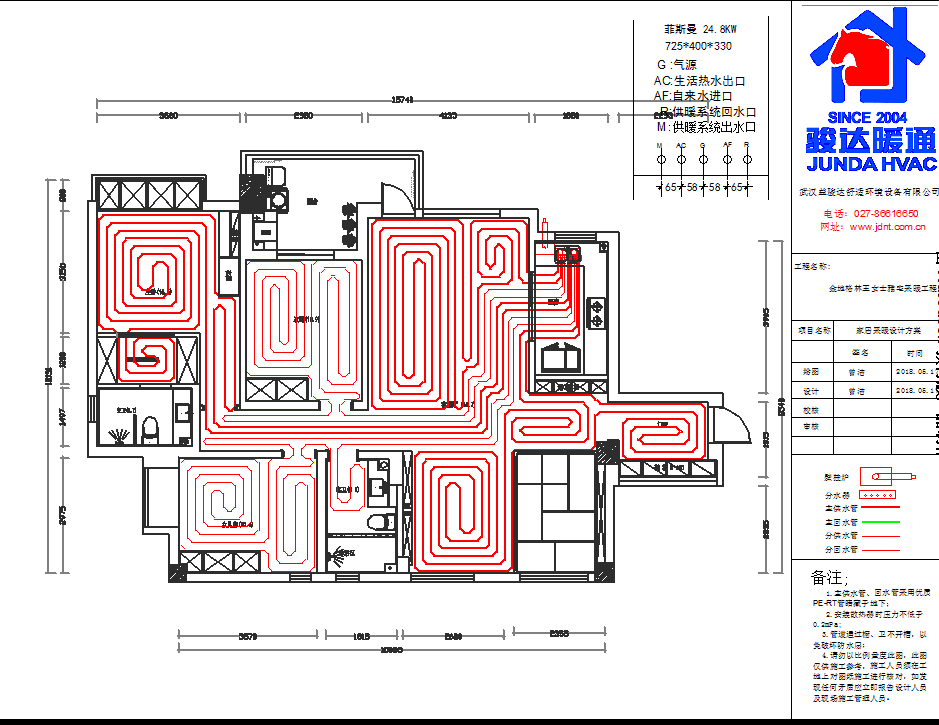

设计图纸：地暖

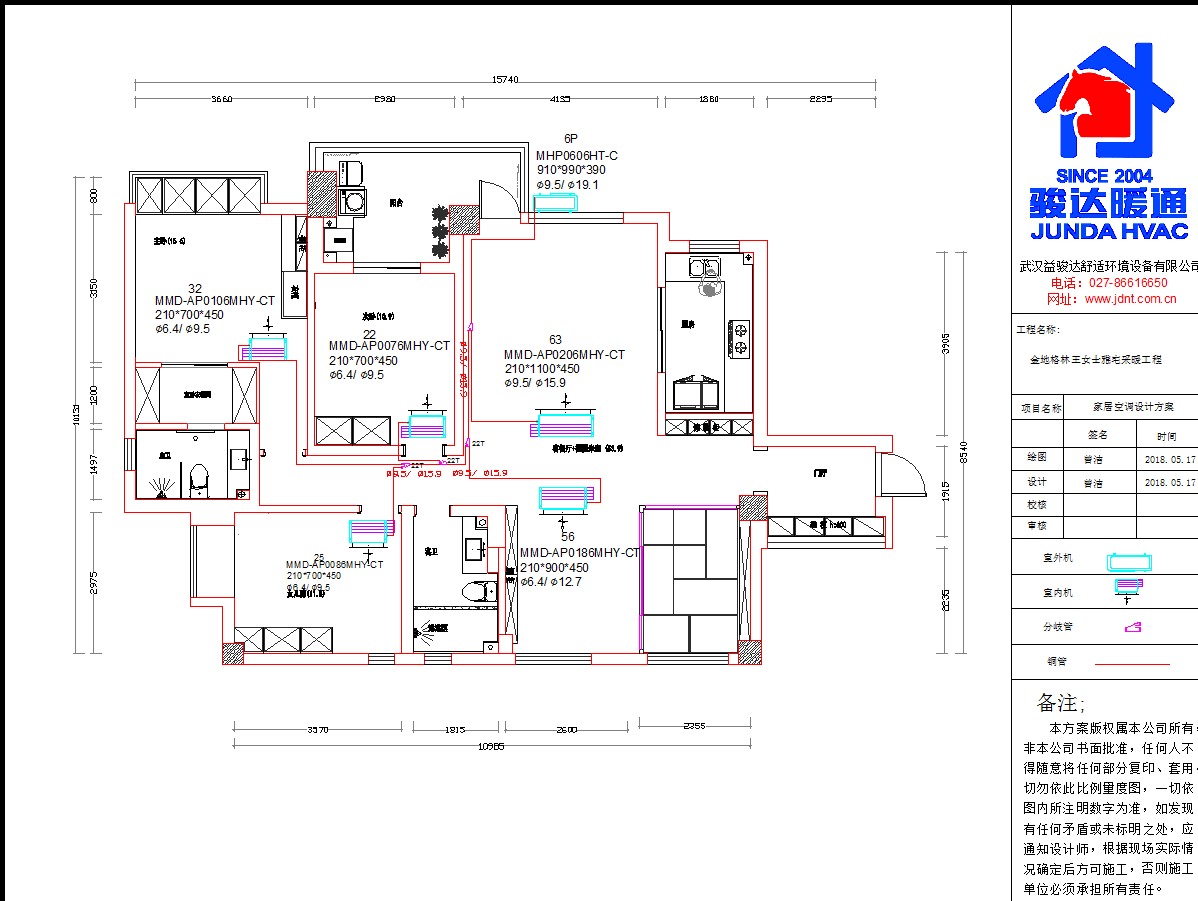

空调

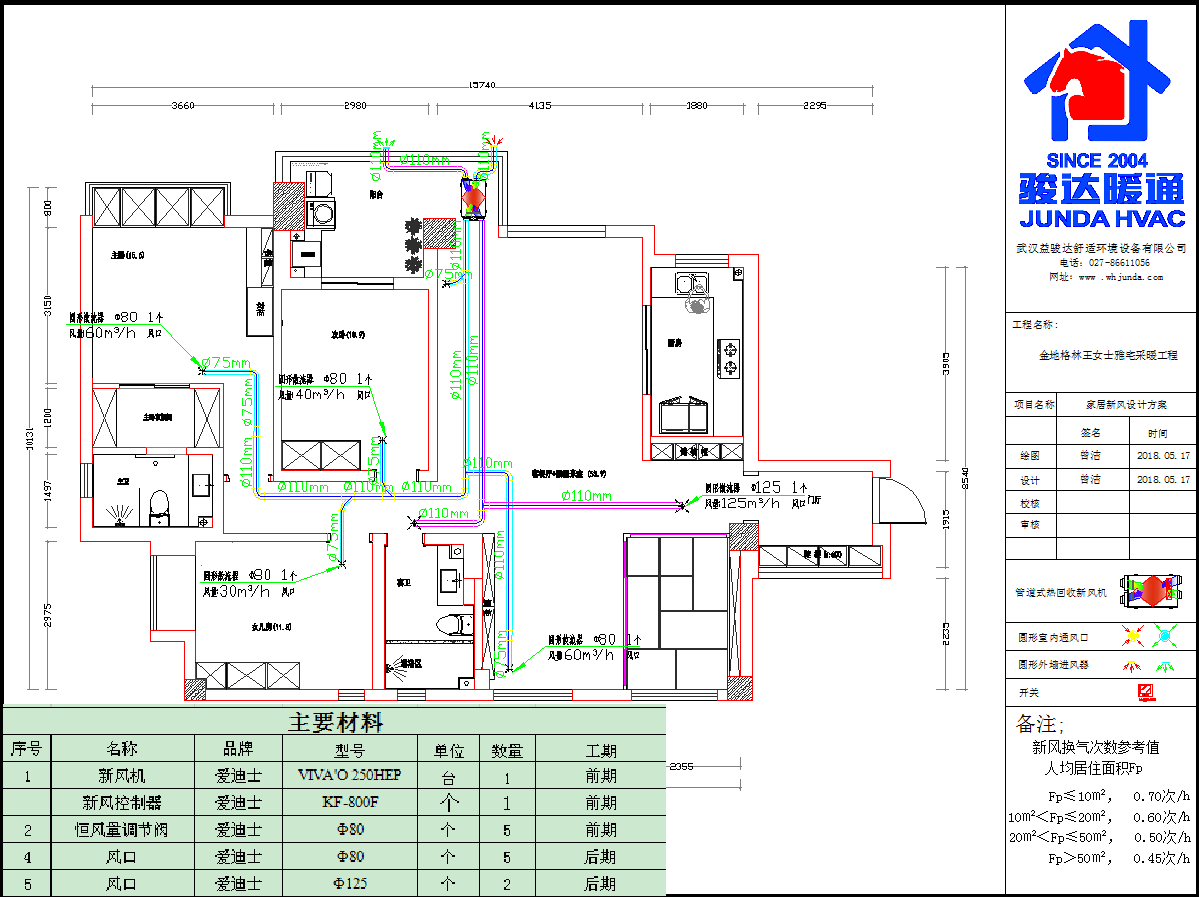

新风
五、地暖施工照片纪实
1、施工进场

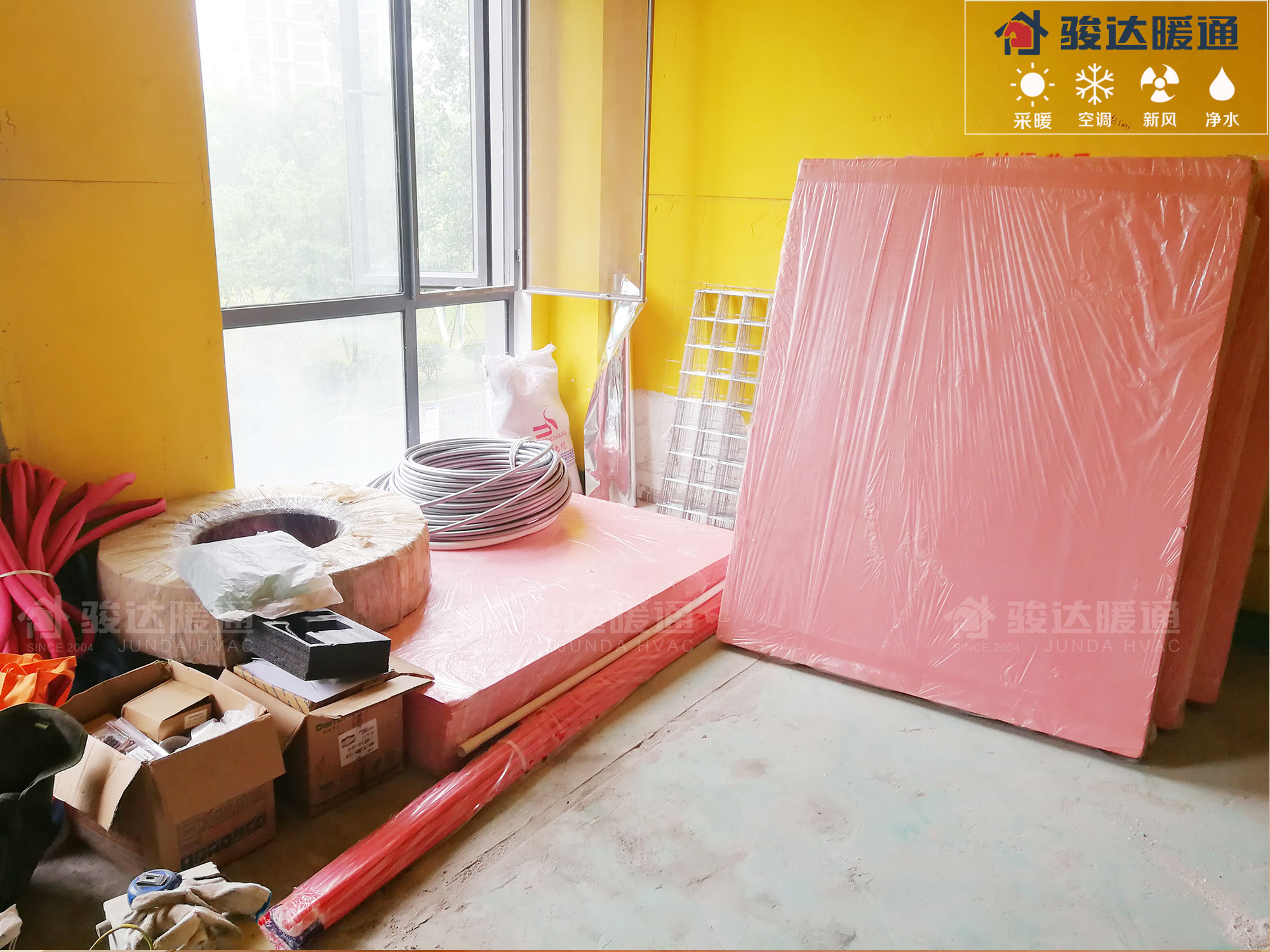

一期材料到场，所有材料摆放整齐，邀请业主现场确认清点材料及品牌。

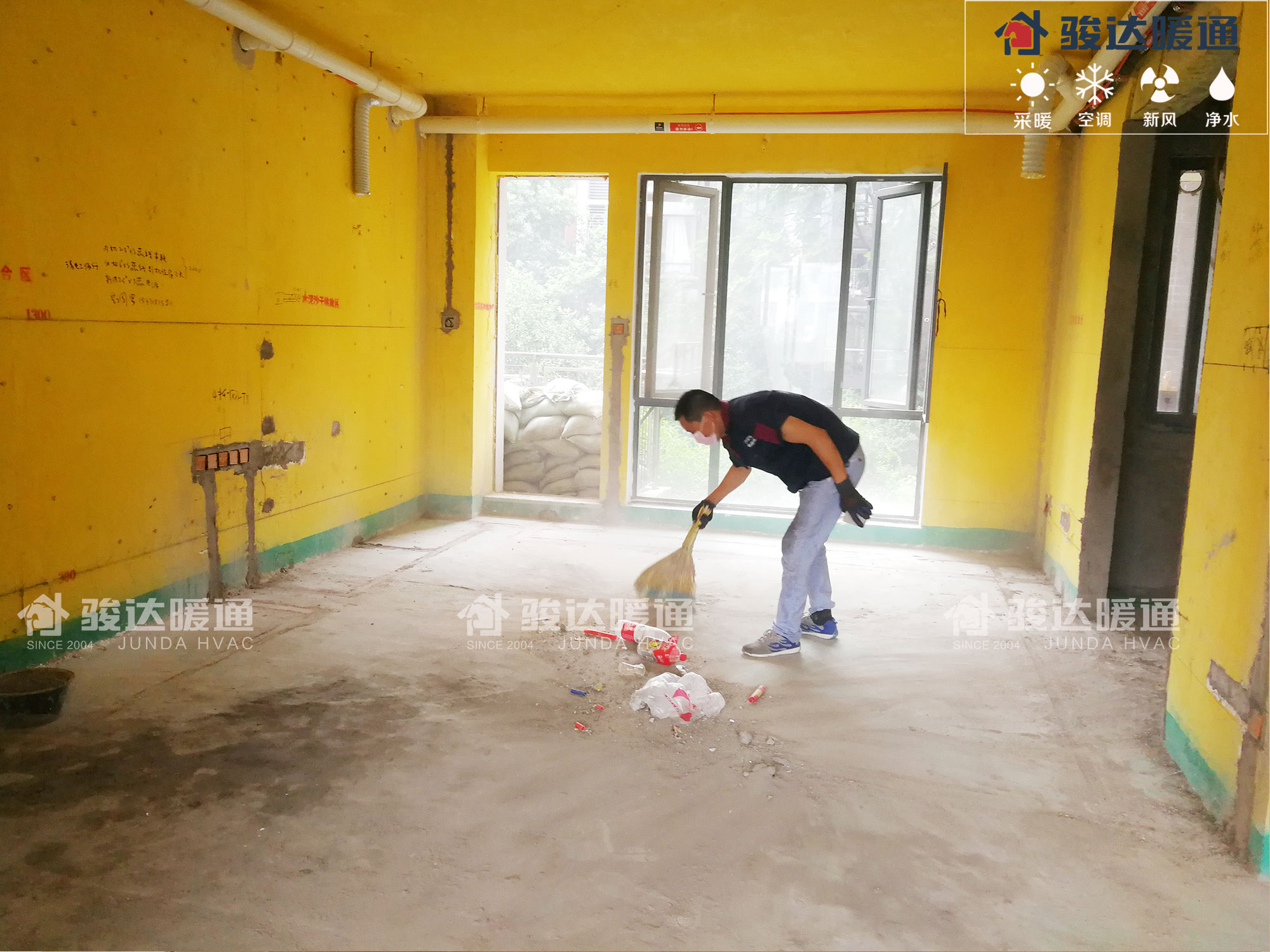

进场后，打扫现场，保证地面干净以及施工质量。

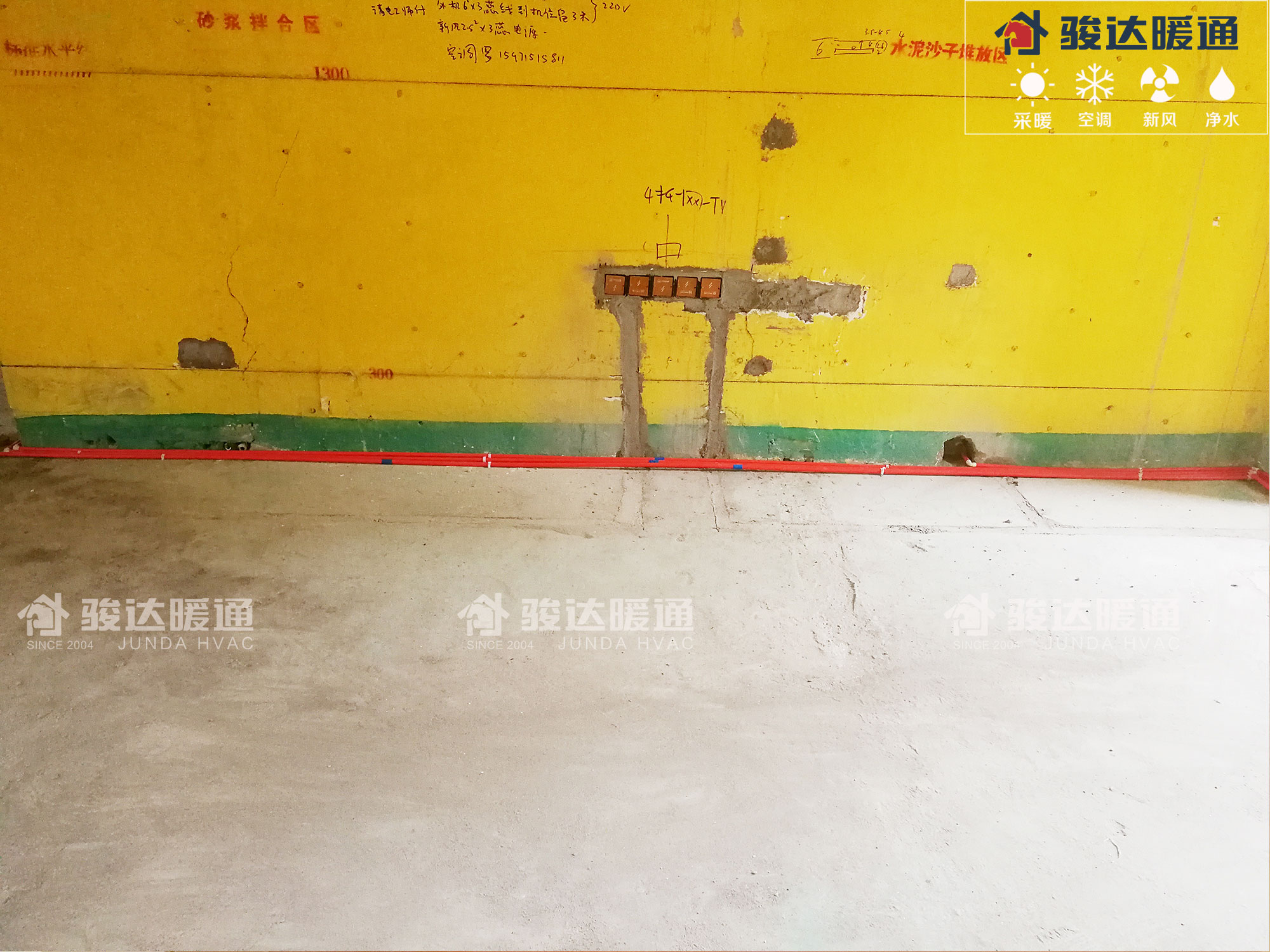

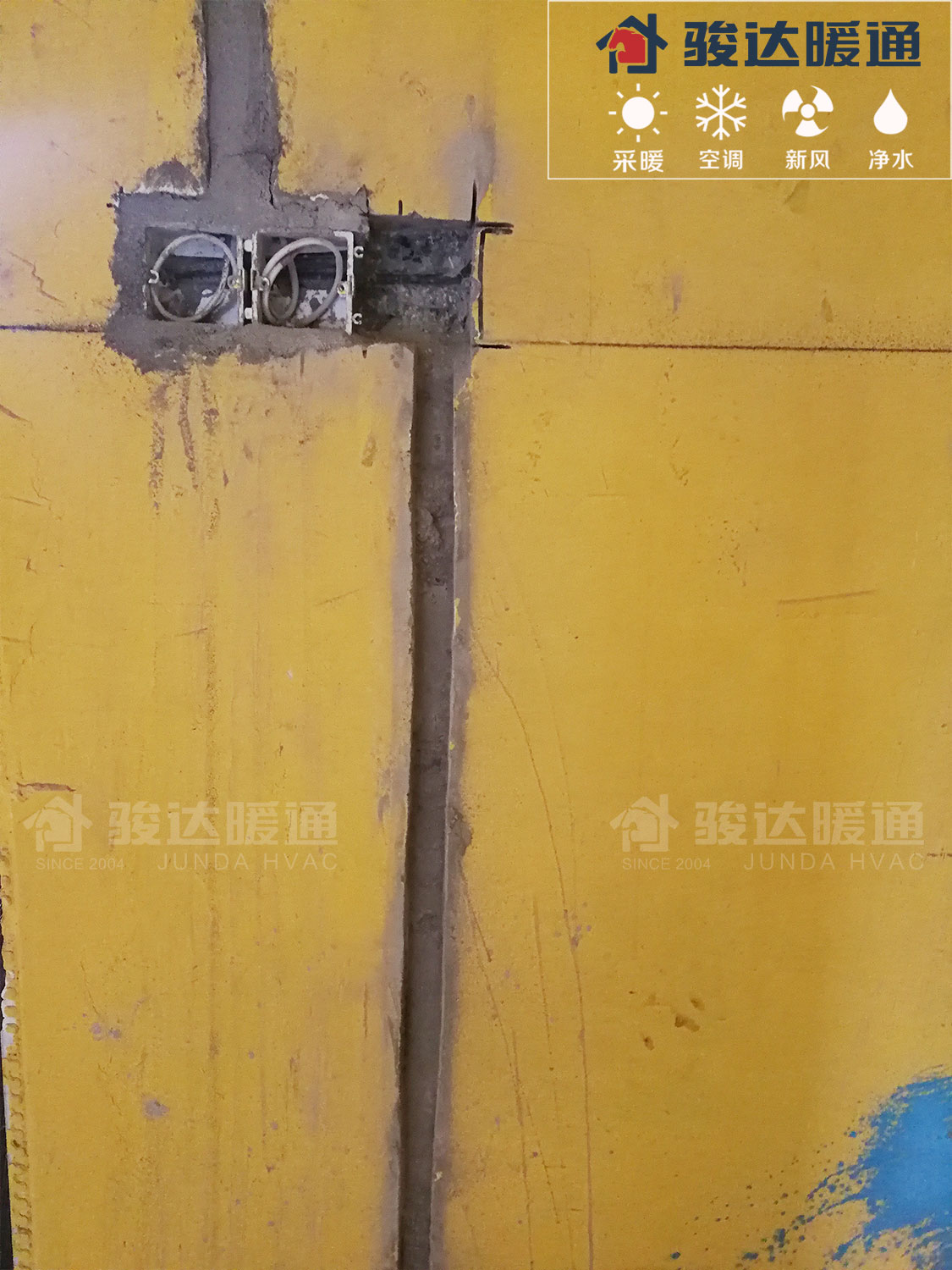

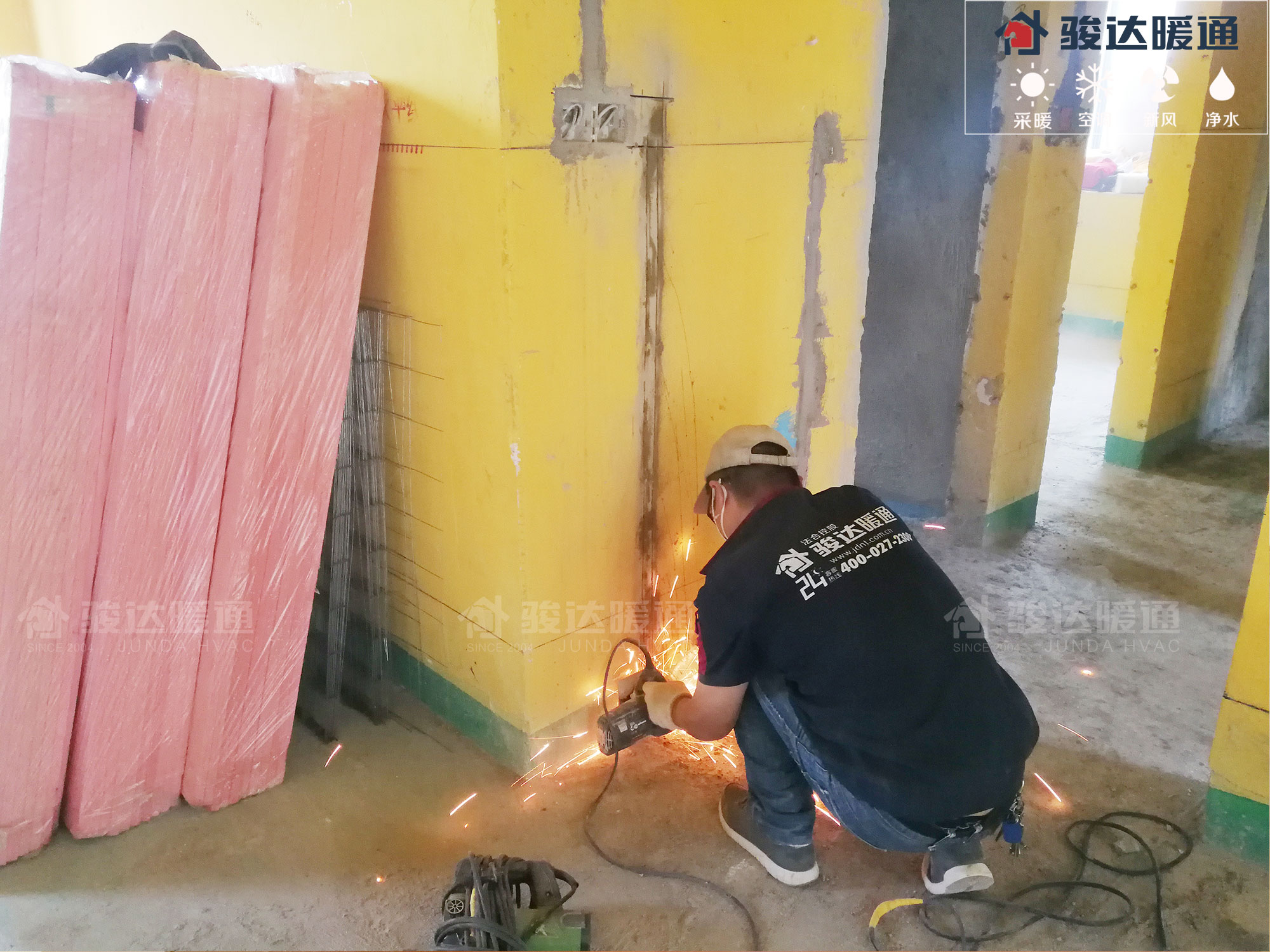

2、温控线开槽
一般都是跟着水电开关走，卧室的一般放在床头。
3、温控器线管安装
线管横平竖直，沿着墙边走

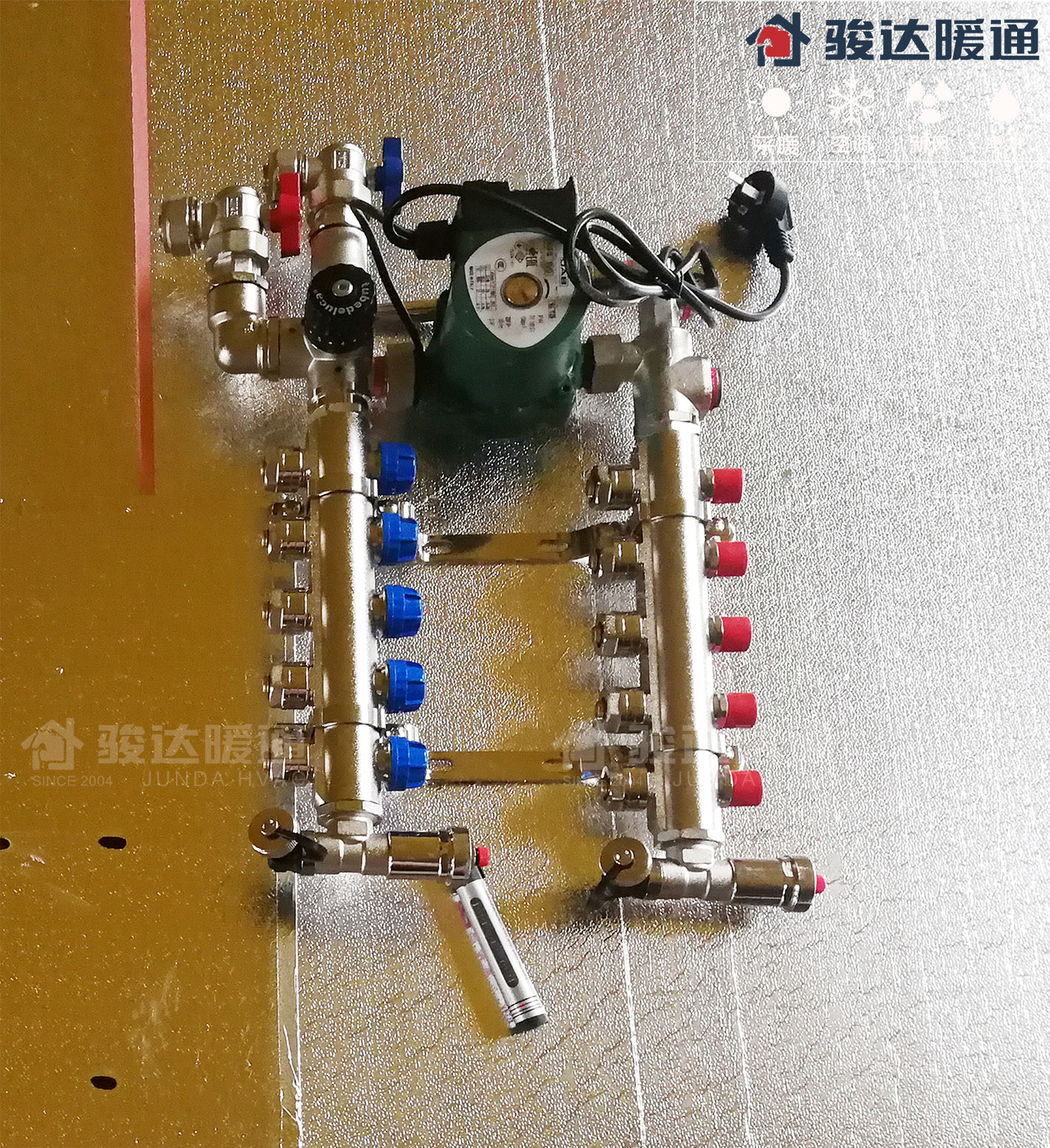

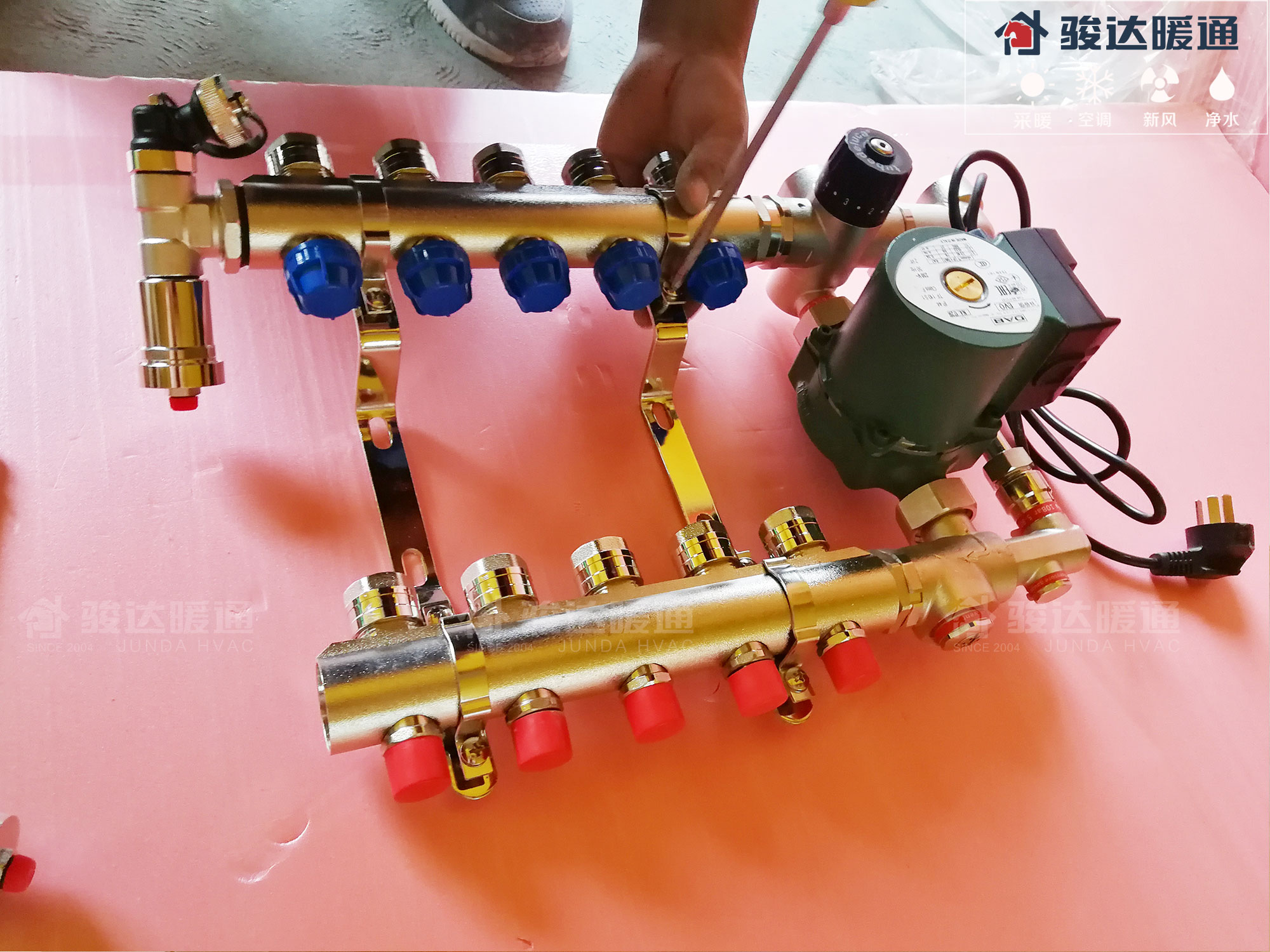

4、分集水器安装
骏达暖通采用意大利图本原装进口末端产品，一体铸造分集水器，其皆为工厂装配，一体铸造成型，因而几乎没有漏水隐患。
分集水器管道全部套上红蓝保温套管，既节能，又能防止管道接错。

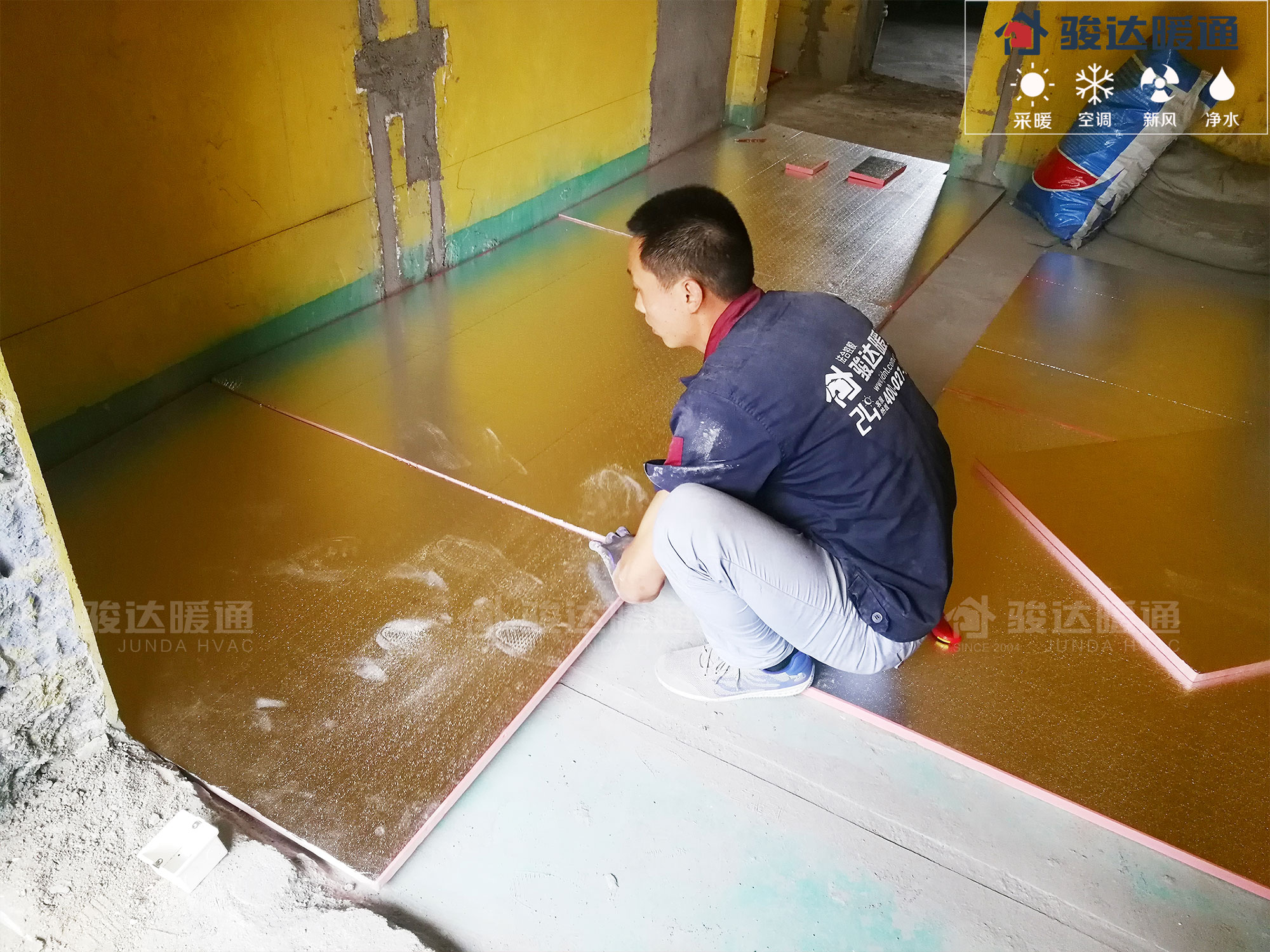

5、铺设保温板

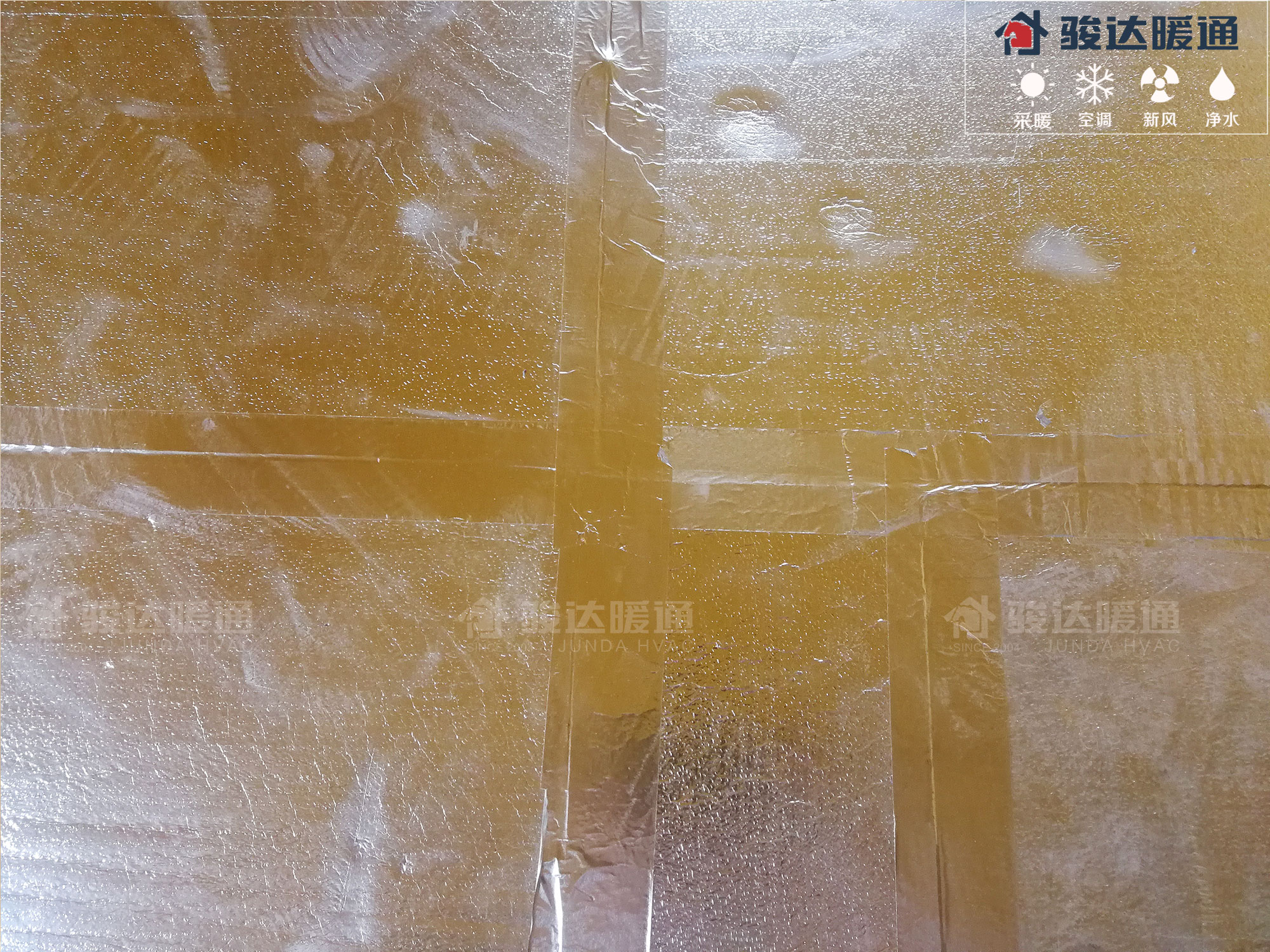

骏达暖通采用的是已经覆盖好反射膜的保温板

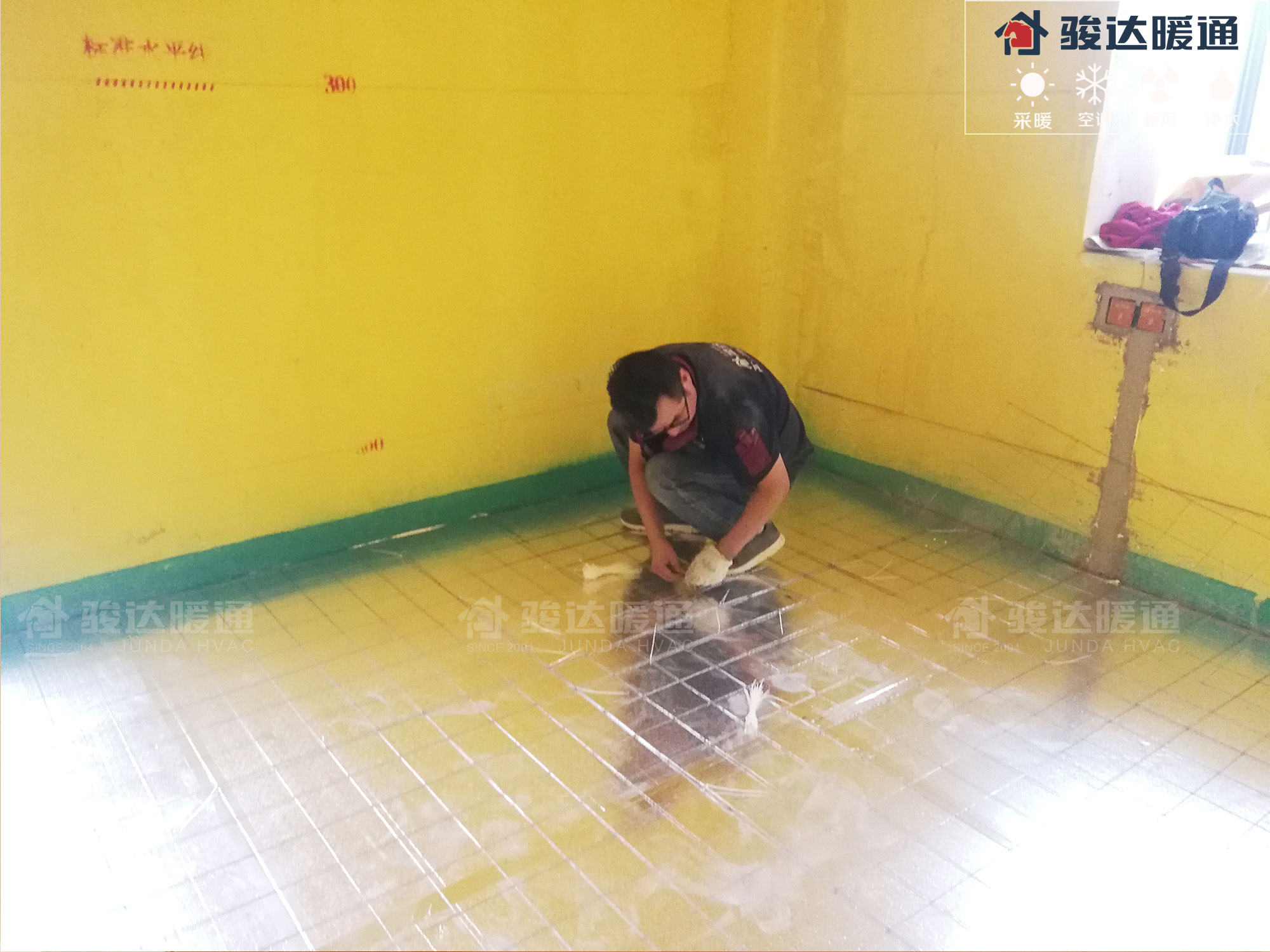

6、铺设地面钢丝板
钢丝板之间由尼龙扎带连接起来，方便地暖管盘管
钢丝板

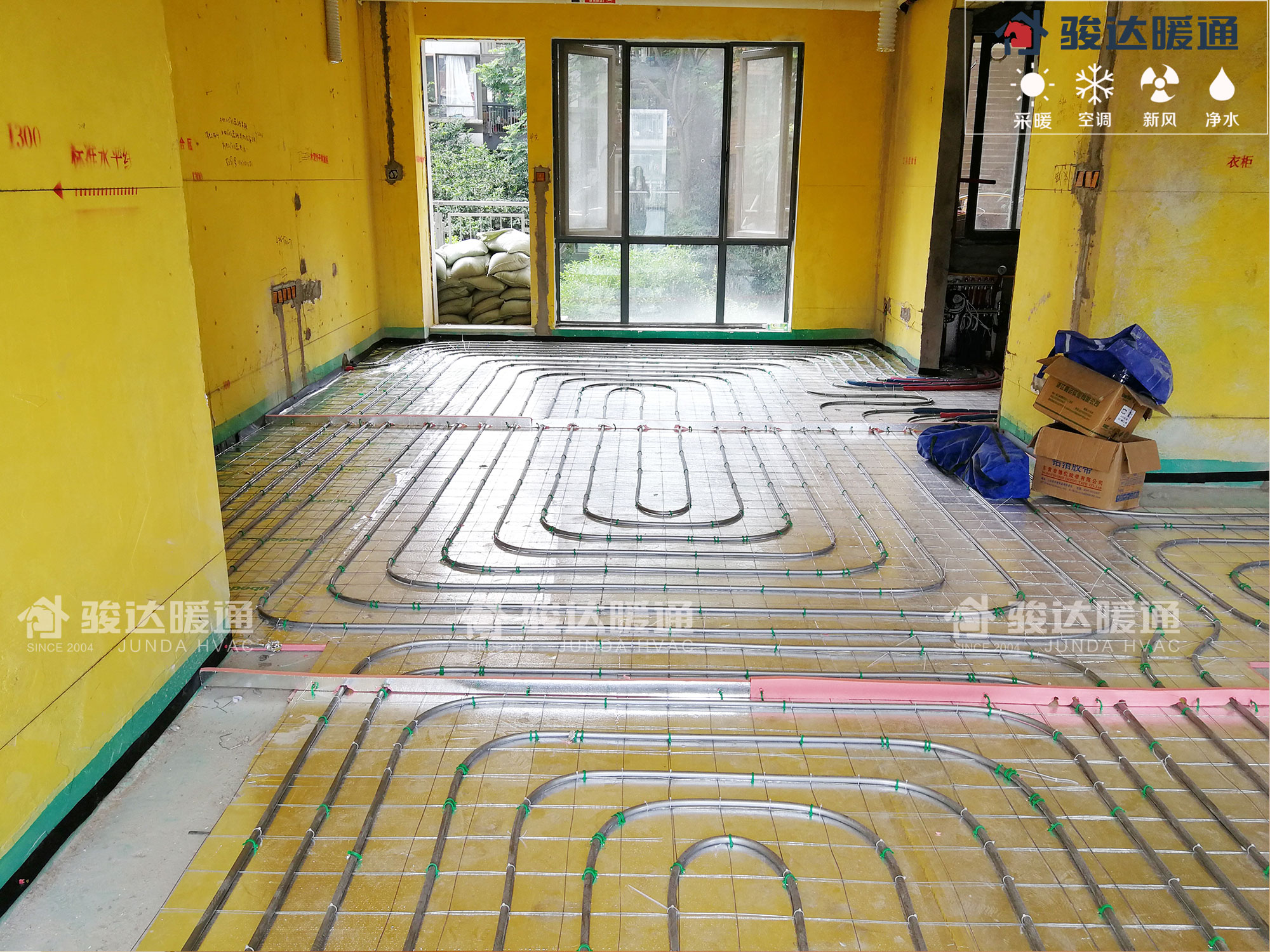

7、铺设地面管道

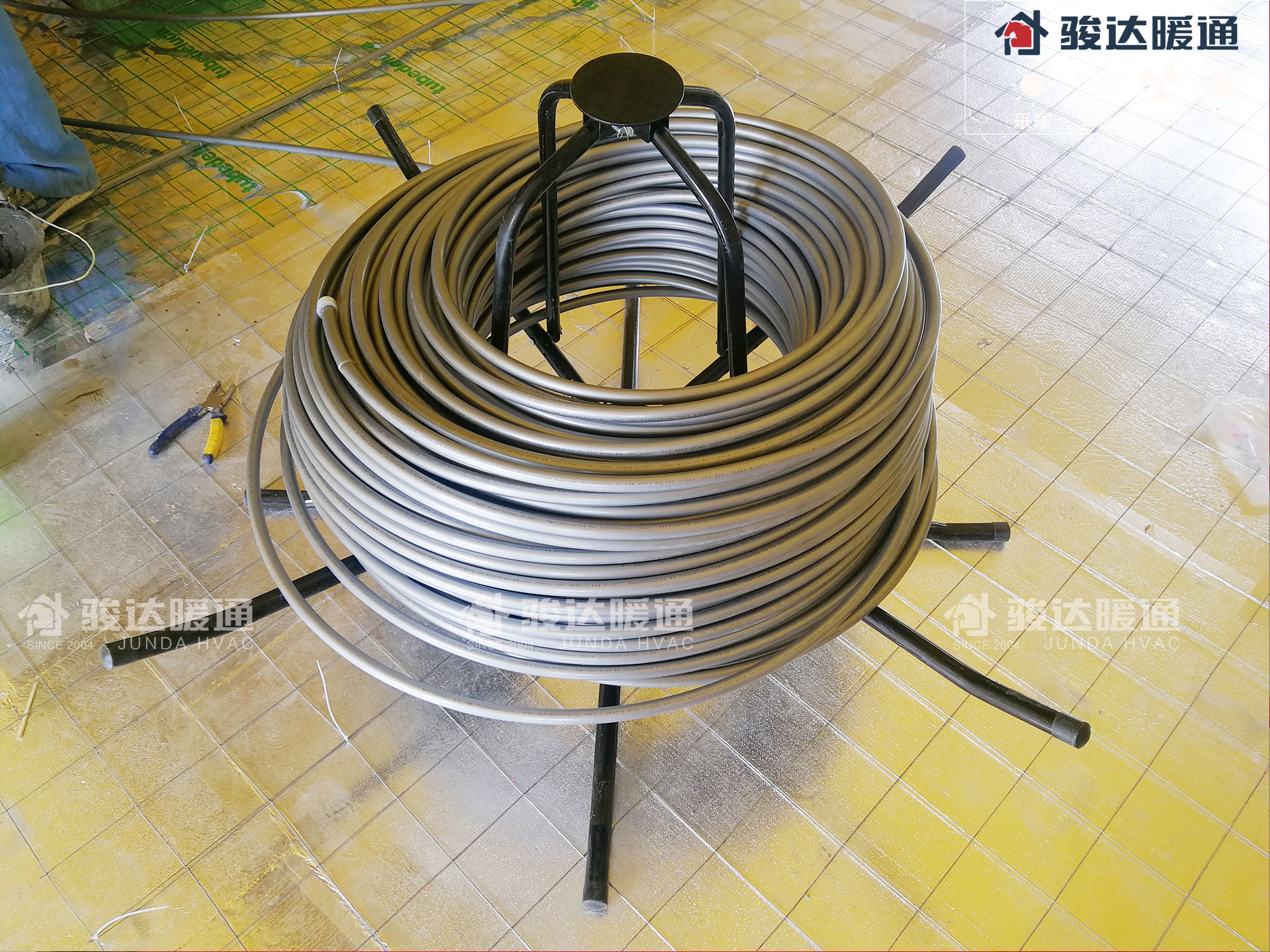

利用放管神器，从而使得一个工地即使只有两位师傅，盘管也会很轻松。
大面积时铺设须设置伸缩缝。
骏达暖通严格执行每个回路不超过100m的标准，边角加保温带。
严格执行国家标准

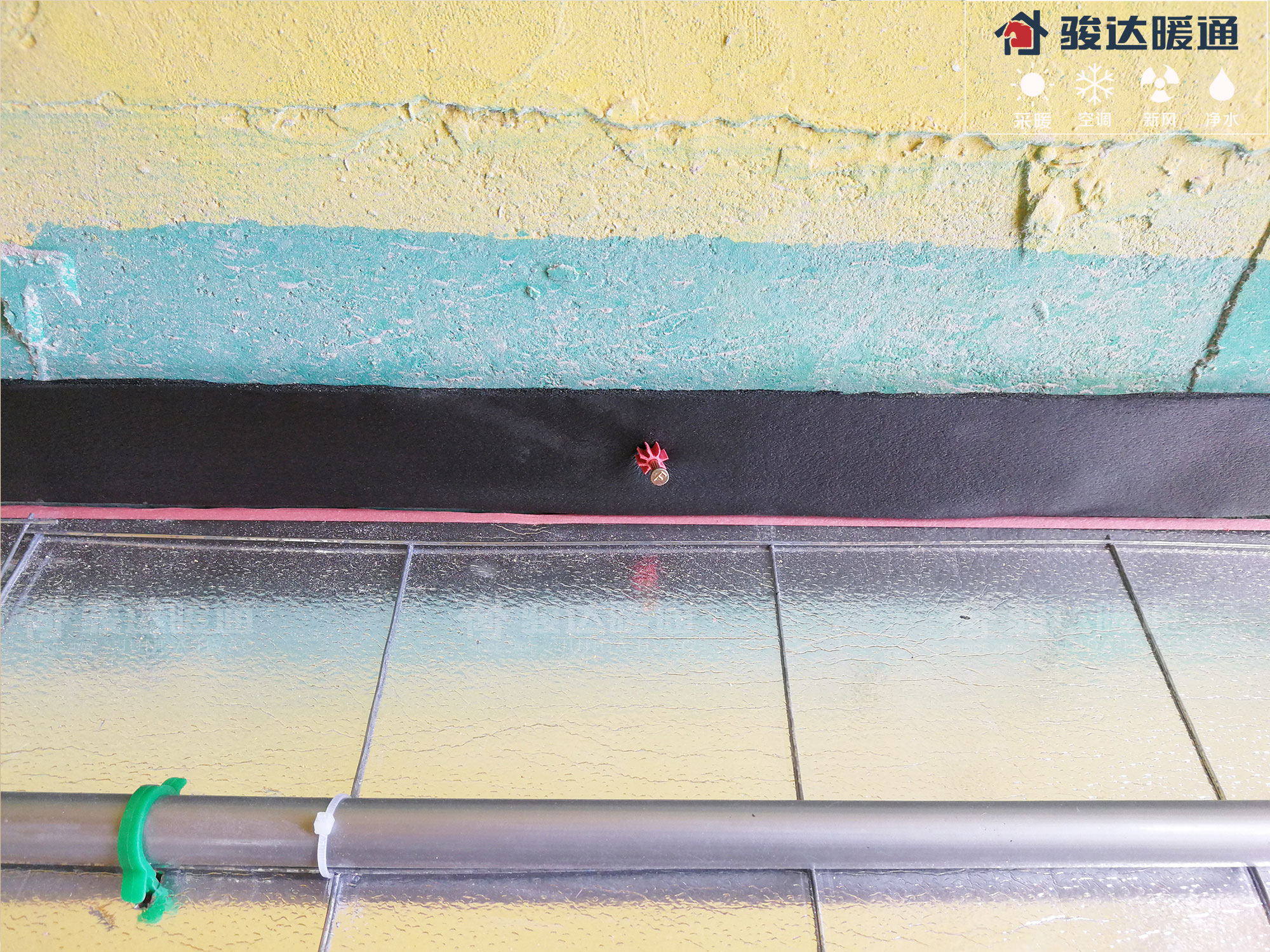

用钉子把保温边条钉在墙上固定

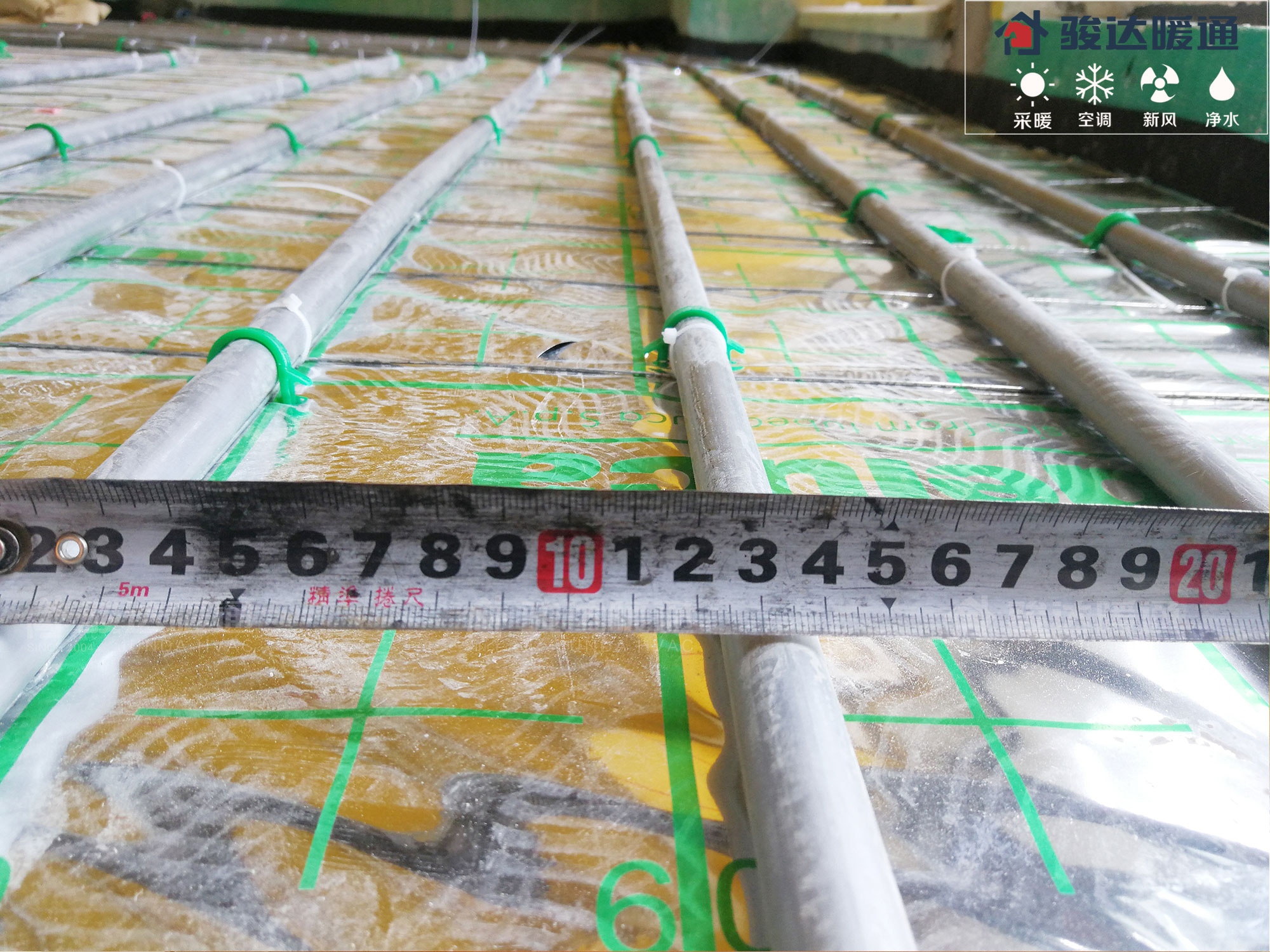

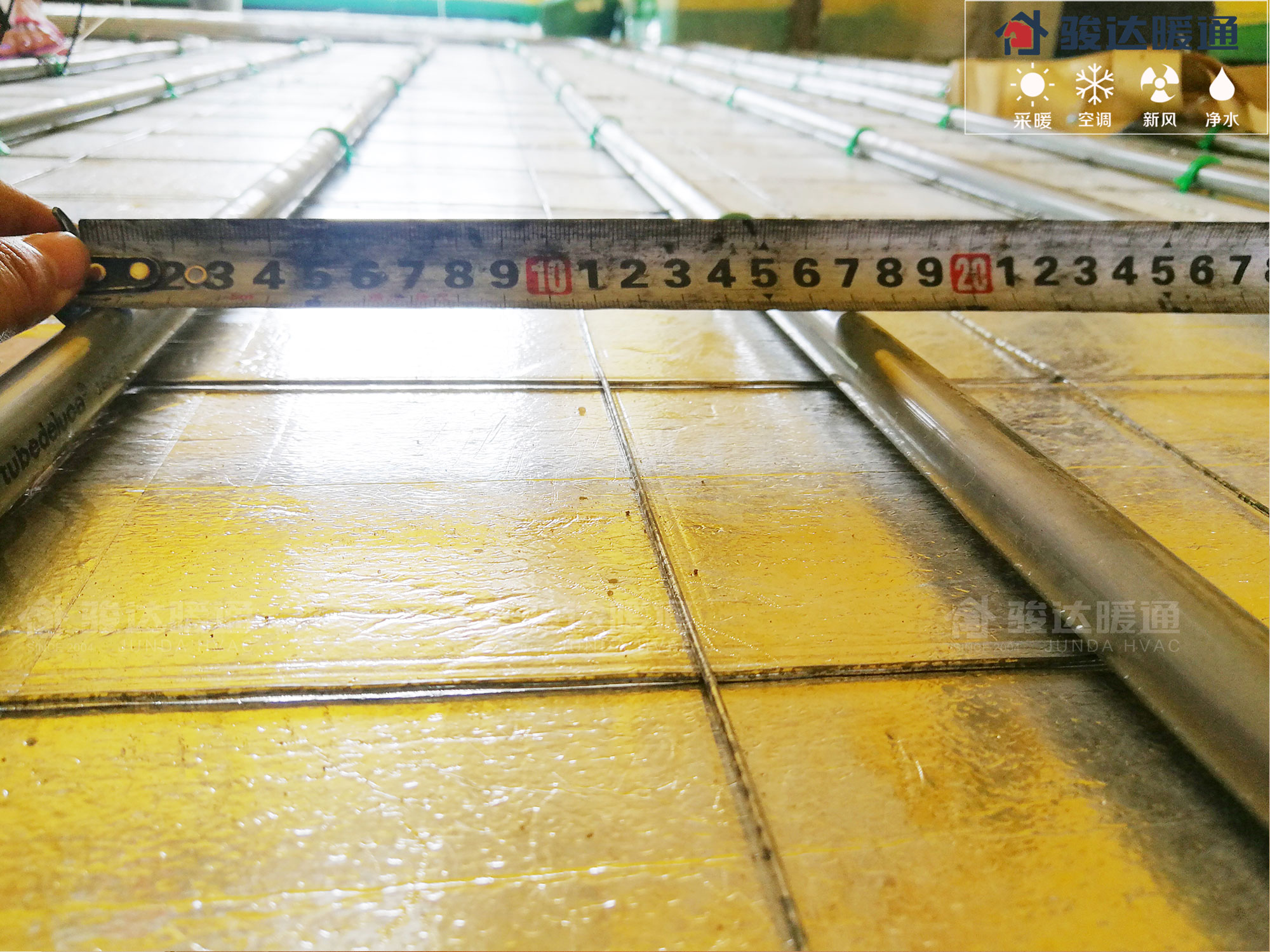

管道铺设横平竖直，标准间距20cm。
窗边地暖管道加密，间距为15cm

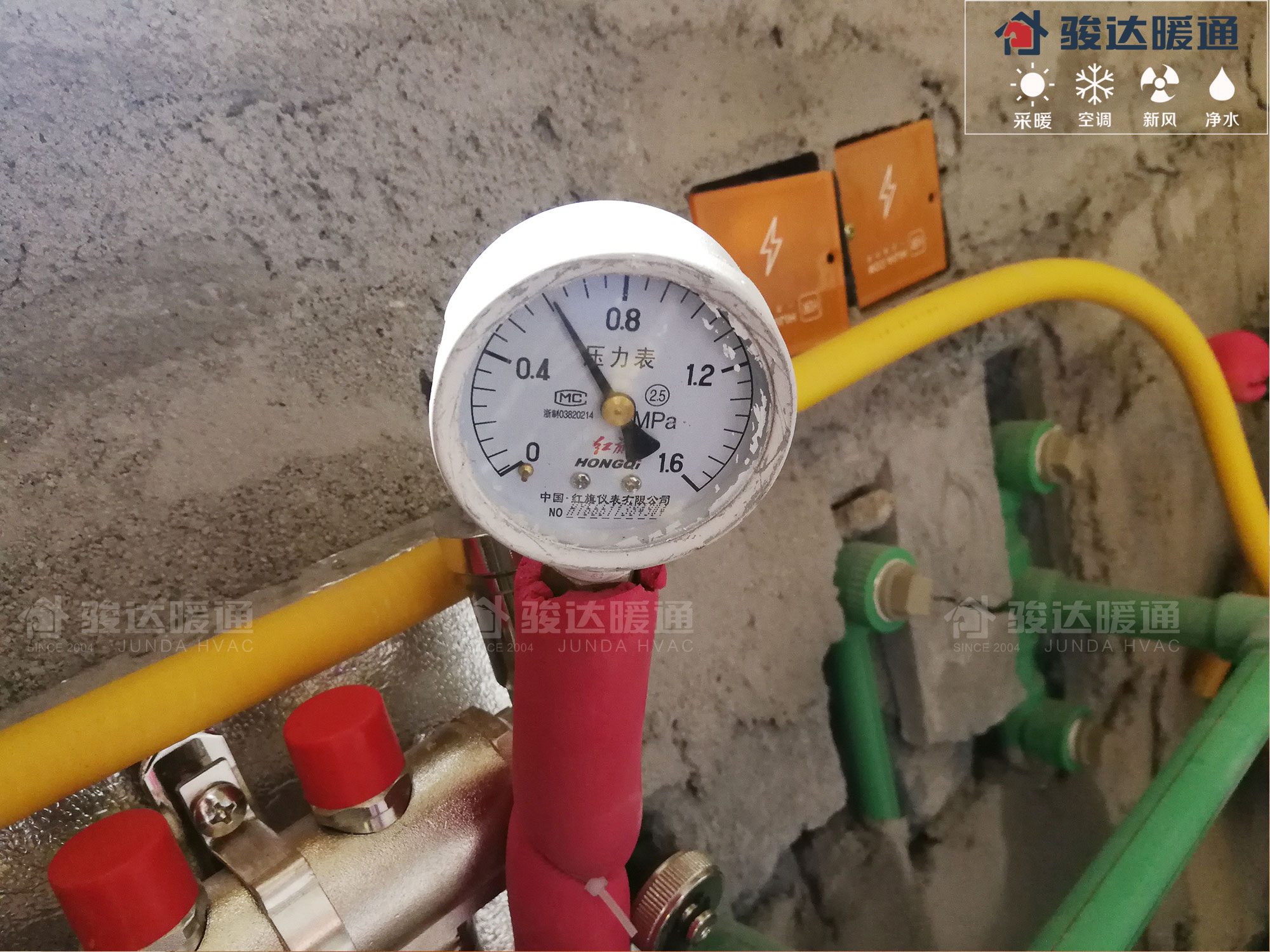

10、系统施压
前期保压在0.6MPa。
六、空调施工照片纪实

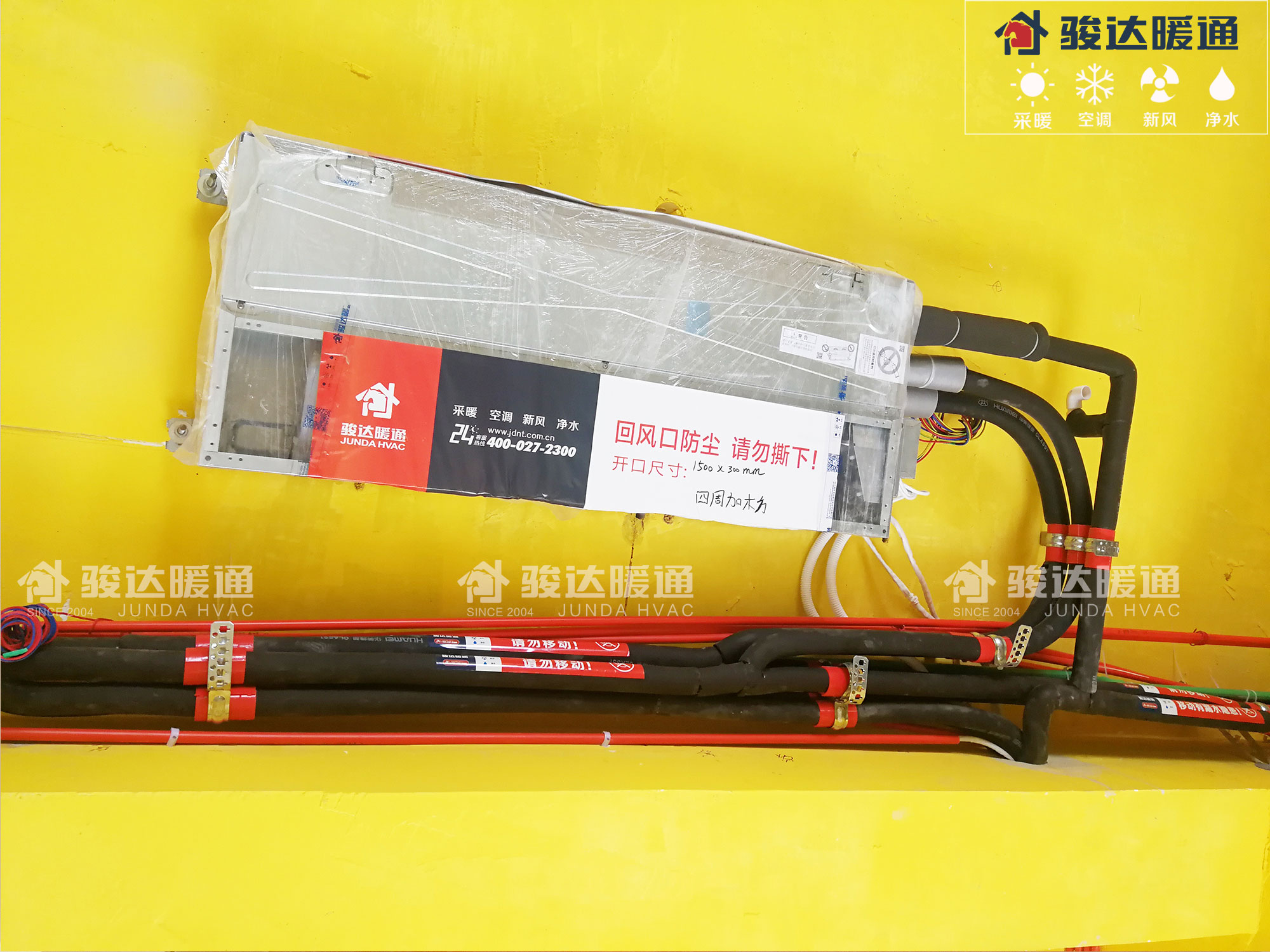

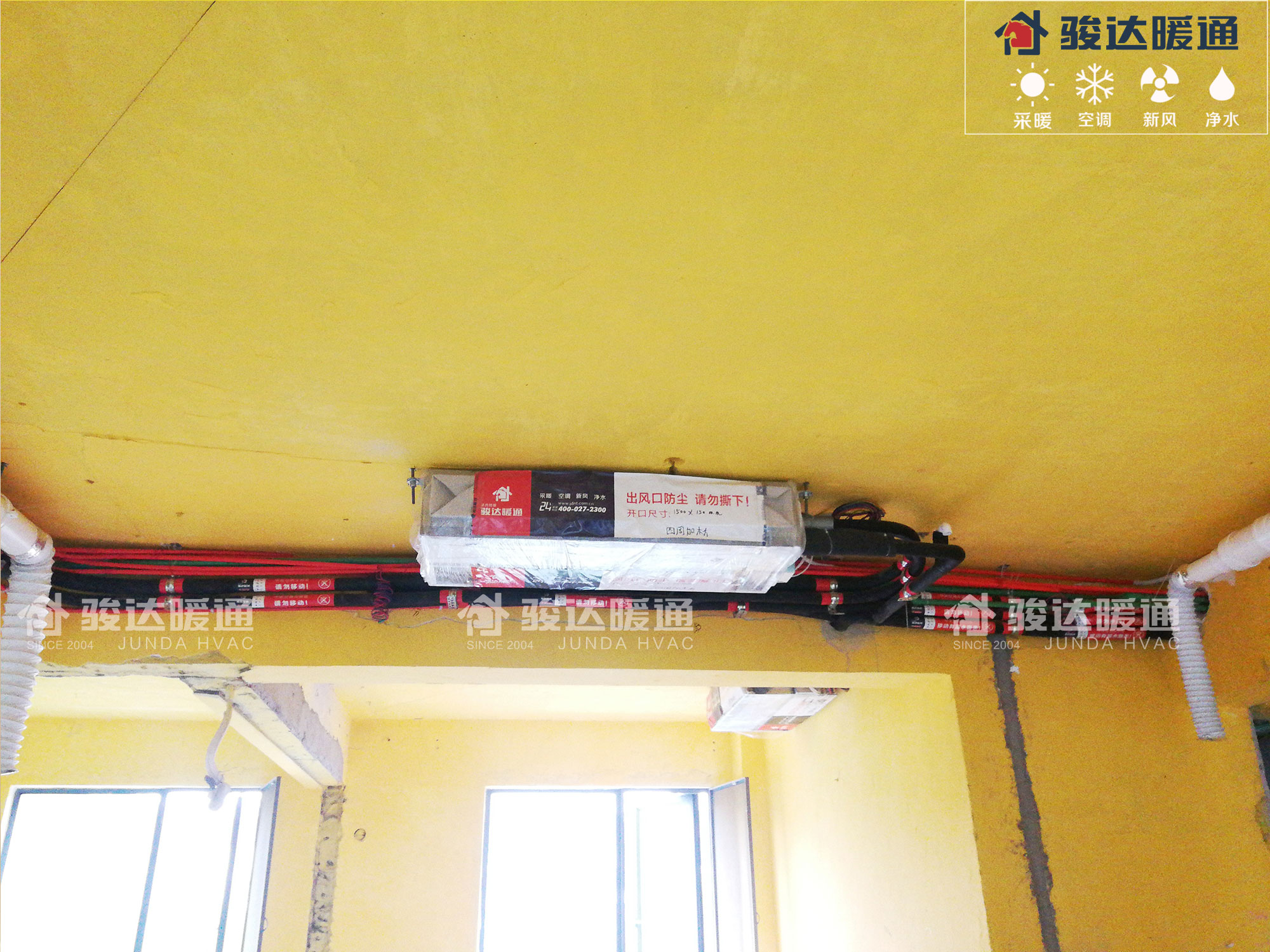

吊装室内机
水平安装：室内机必须水平安装以确保排水顺畅，水盘无积水。

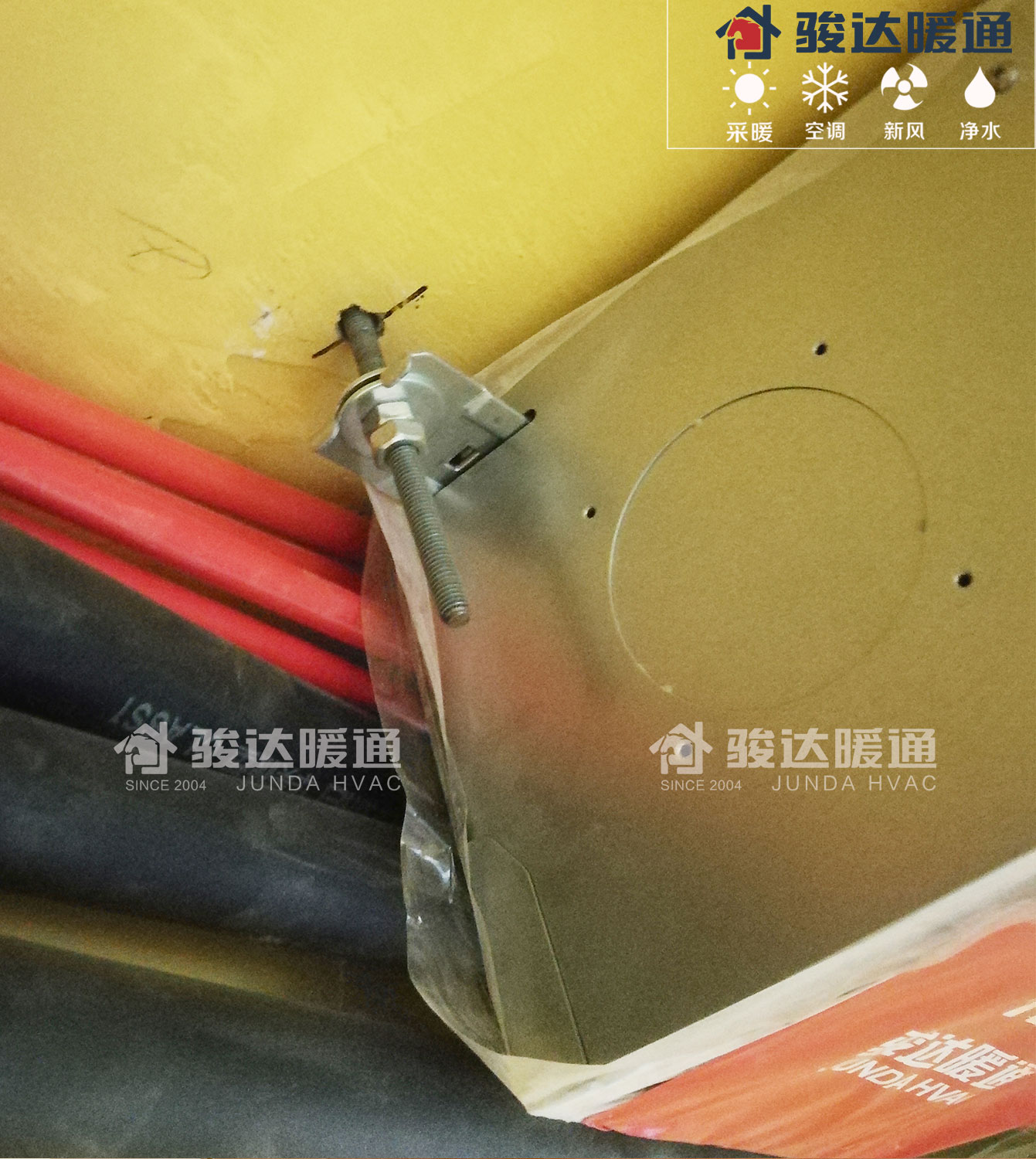

双螺母固定：更加稳固，安全性高。
线管：强弱电分开走，避免信号干扰。
内机保护：吊装后应及时用塑料膜等材料包裹室内机，以防止灰尘入侵。

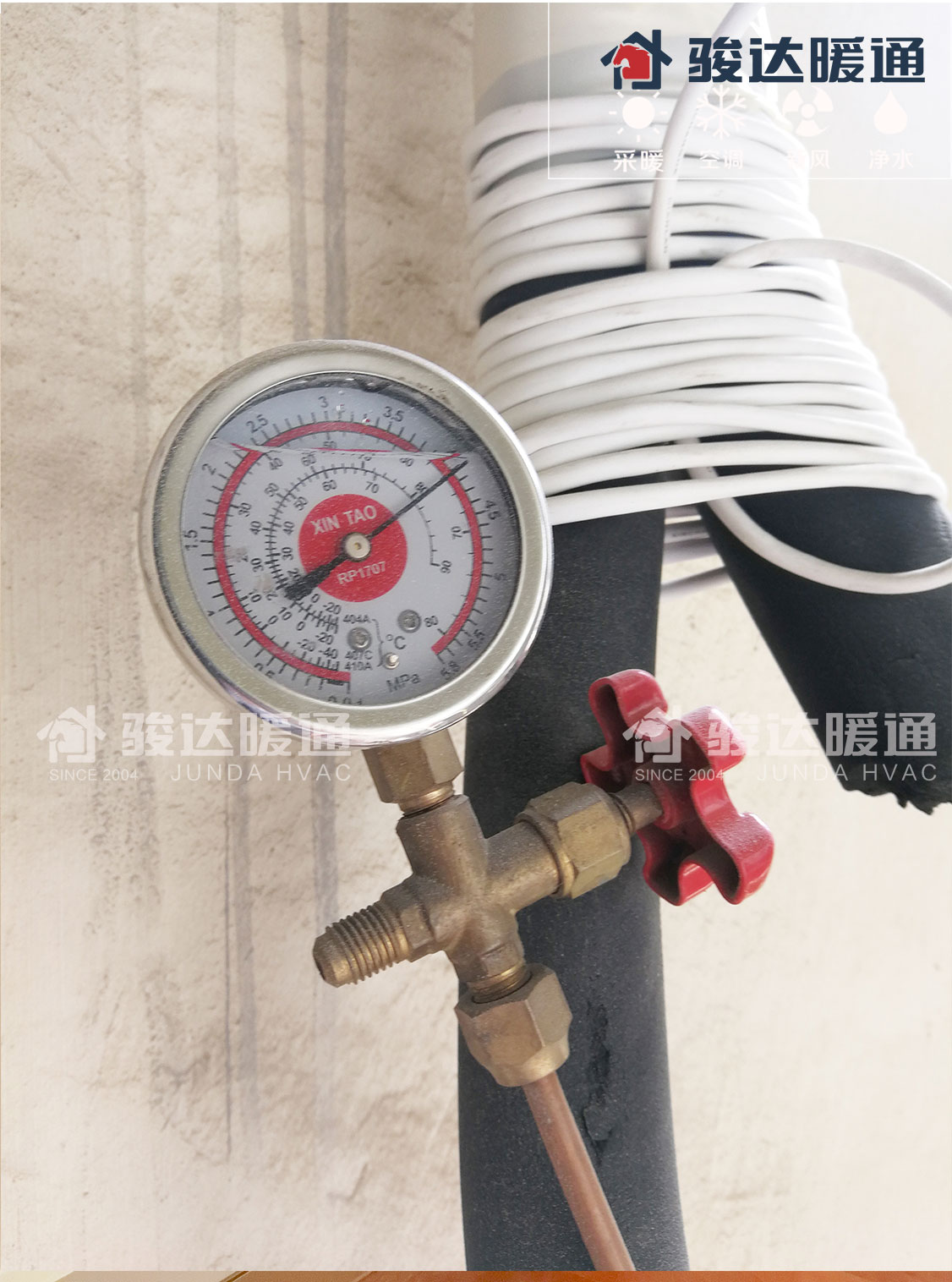

充氮保压、真空干燥：在充填冷媒之前，应该仔细检查确保系统无泄漏并除去空气和水分，从而保证系统正常运行。
七、新风篇

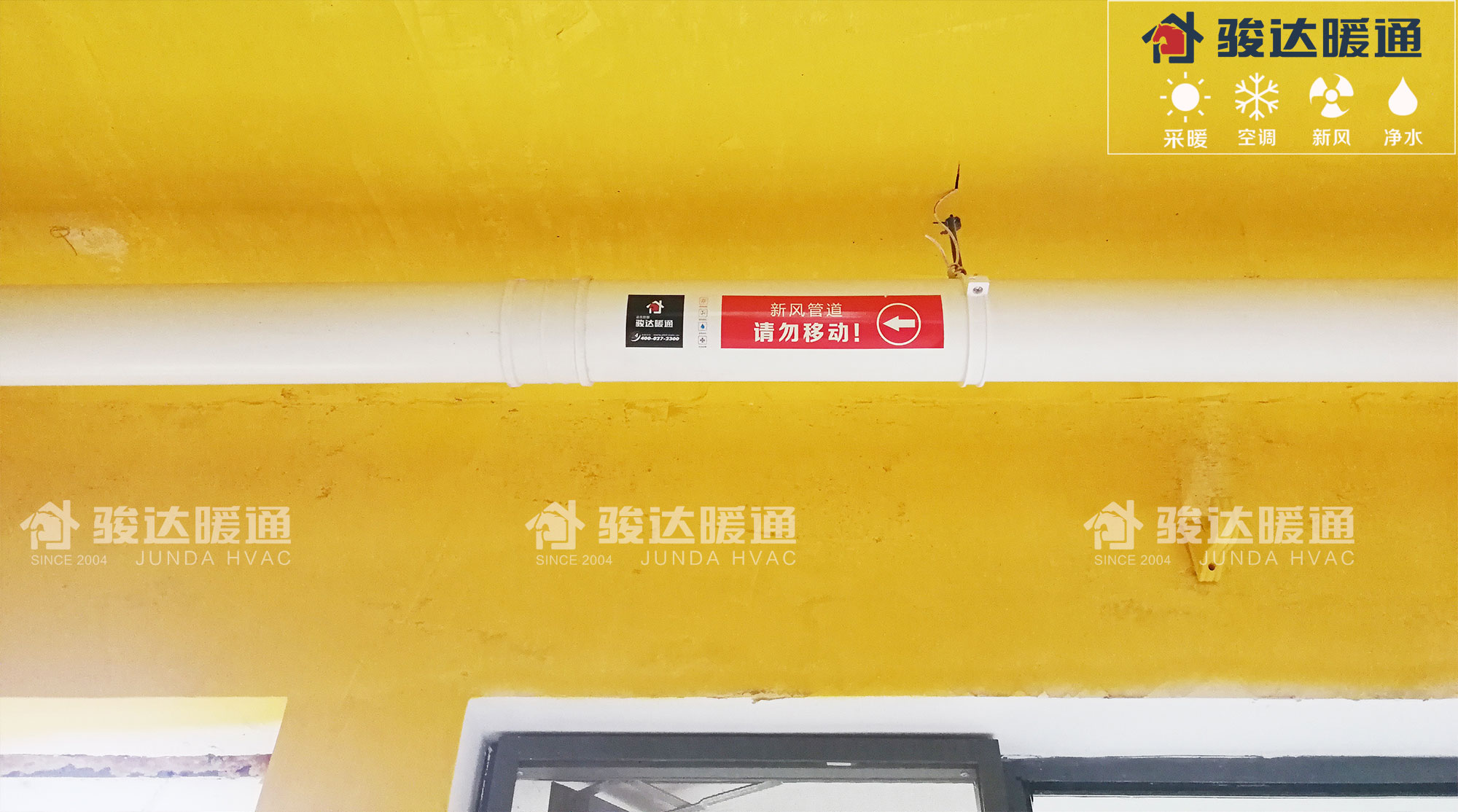

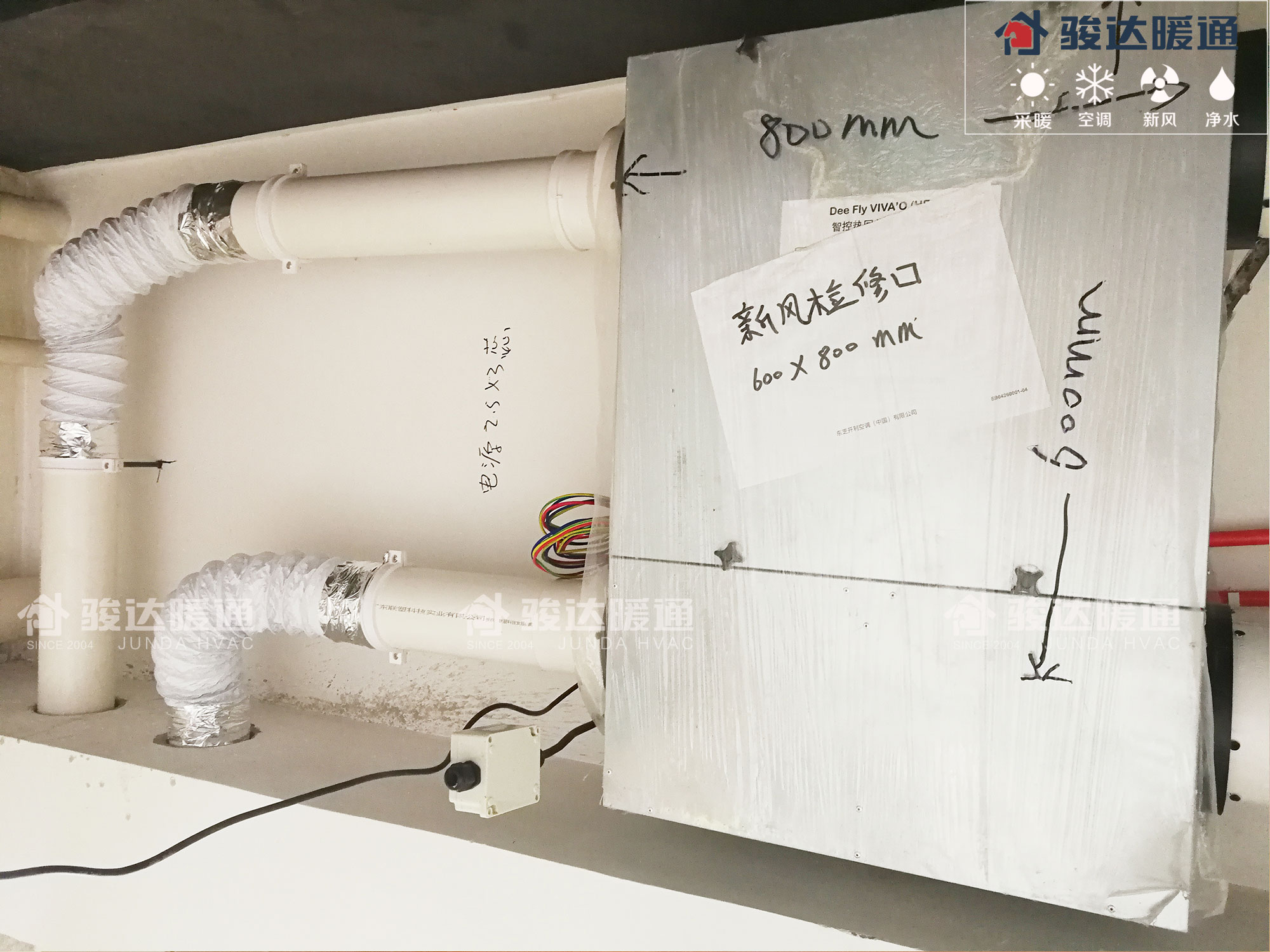

新风系统
八、工程总结
工地整洁，且卡钉要保证安装牢固，并且整齐。这关系到管路位置的精确性，以及保证日后位置的固定。所以，施工师傅对每个卡钉的牢固度要格外注意。小编发现，骏达现场地暖安装的卡钉都非常牢固，保证管道不翘起来。
